「外部パワーアンプ」を使うと、クルマの音響システムの“高音質化”を実現できる。当連載では、その理由から具体的な実践法までを解説しようと試みている。今回は、スペシャルなシステム構築法である「バイアンプ接続」について深堀りする。
◆「パッシブシステム」では合理的にシステムを組める。しかし…
さて前回の記事では、外部パワーアンプの使用法としてもっともベーシックな「パッシブシステム」について解説した。
これはつまり、外部パワーアンプの2ch分の出力を使ってフロント2ウェイスピーカーを鳴らし切ろうとするものだ。2ウェイスピーカーでは左右のツイーターと左右のミッドウーファー、これら計4つのスピーカーユニットにて音楽が再生されるわけだが、市販スピーカーの多くには「パッシブクロスオーバーネットワーク（以下、パッシブ）」が付属されているので、これを使うと外部パワーアンプの2ch分の出力にてそれらすべてをドライブできる。
詳細な接続法は以下のとおりだ。外部パワーアンプのAch出力を右のパッシブに接続し、Bch出力を左パッシブに接続する。そして各パッシブ内にて信号の帯域分割が行われ、高音信号がツイーターへと、中低音信号がミッドウーファーへと送られる。
◆パッシブが「バイアンプ接続」に対応していると、別の接続法の実行が可能に！
ところで実は、パッシブシステムの発展型が存在している。それがバイアンプ接続だ。これの概要は以下のとおりだ。

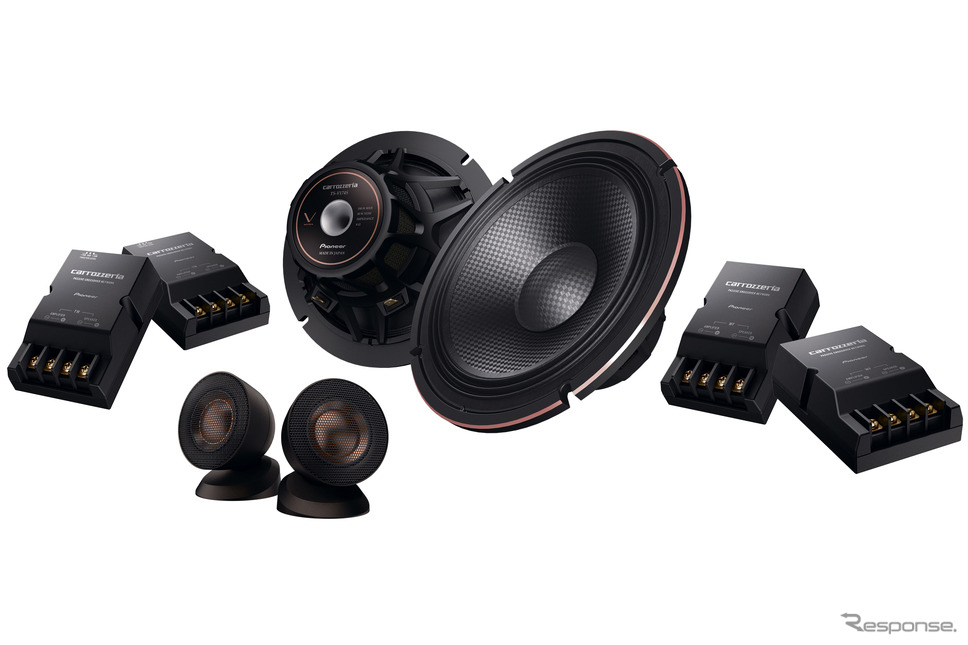

バイアンプ接続を行うにはまず、パッシブがこれに対応している必要がある。で、対応しているパッシブでは、入力端子がツイーター用とミッドウーファー用の計2系統備わっている。なので以下のような接続法が可能となる。

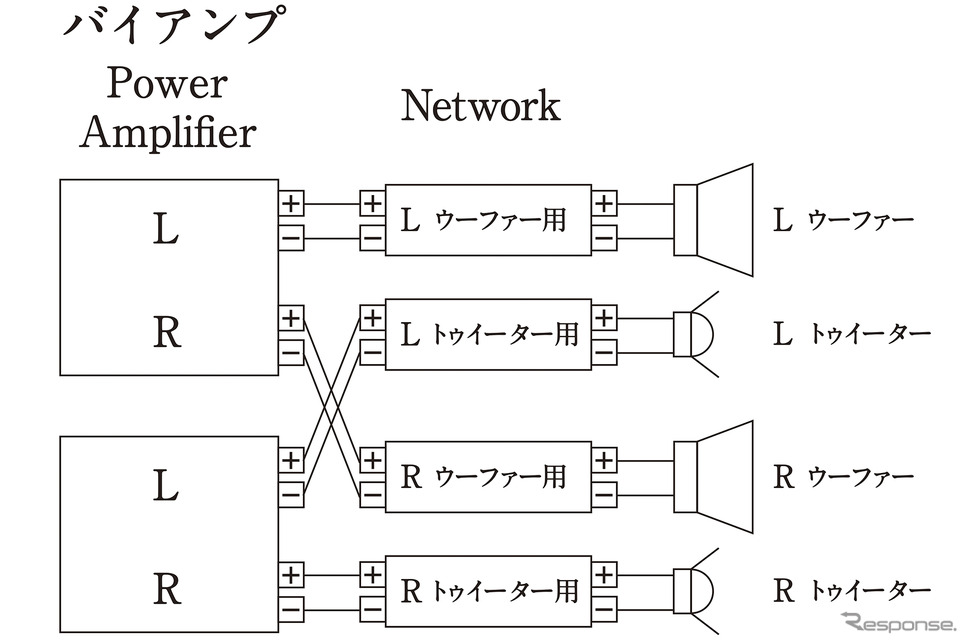

外部パワーアンプのAch出力を右パッシブのツイーター用の入力端子に、Bch出力を左パッシブのツイーター用の入力端子に、Cch出力を右パッシブのミッドウーファー用の入力端子に、Dch出力を左パッシブのミッドウーファー用の入力端子に接続する。
なおこのように接続することで、パッシブ内では信号の帯域分割は行われなくなる。パッシブにツイーター用の信号とミッドウーファー用の信号があらかじめ個別に入力されることとなるからだ。
◆バイアンプ接続ではスピーカーの駆動力がアップし、音が良くなる！
ただし、パッシブ内にてそれぞれの信号の不要部分のカットは行われる。ツイーター用の信号は中高音がカットされ、ミッドウーファー用の信号は高音がカットされる。
で、このような接続法をすることで出音の質はガラリと良くなる。スピーカーはそのままなのに、まるでスピーカーをアップグレードしたかのように音質が良化するのだ。
そうなる理由は、「スピーカーの駆動力が上がるから」だ。通常のパッシブシステムでは外部パワーアンプの1ch分の出力で2つのスピーカーを鳴らすこととなるわけだが、バイアンプ接続では1chの出力で1つのスピーカーユニットだけを鳴らせば良い。結果、よりトルクフルにスピーカーを駆動できるようになる。このことがダイレクトに音に効くのだ。
ところで上級メインユニットを使っている場合には、バイアンプ接続のメリットをさらに引き出せる。その詳細は次回の記事にて説明する。お楽しみに。
